碳纖維無人機機翼模具雙機一體油溫機——應用案例

案例介紹

研究院在碳纖維無人機機翼的成型工藝中，對溫度控制提出了明確要求。加熱階段從常溫升溫至160℃，時間控制在30分鐘內。保溫階段在160℃下保持一段時間，確保材料充分固化。冷卻階段從160℃快速降溫至40℃，時間不超過30分鐘。

控溫對象為真空壓機內的模具，模具內部通過熱油循環實現溫度控制。加熱階段升溫速度快，溫度均勻性高，避免局部過熱或加熱不足。冷卻階段降溫速度快，同時避免因冷卻過快導致材料內部應力不均，全程溫度波動不超過±1℃。

案例現場

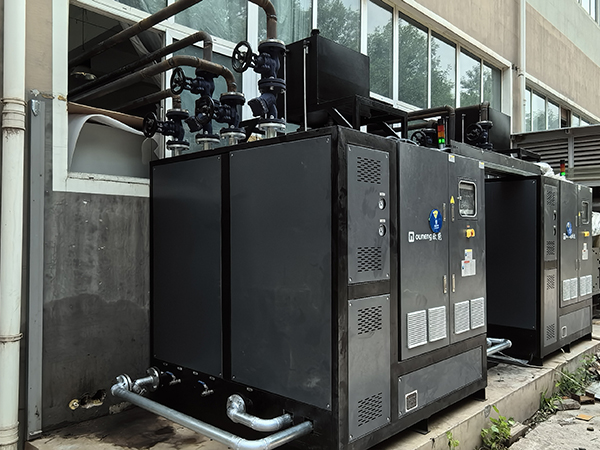

碳纖維無人機機翼模具雙機一體油溫機

選用設備

產品名稱：雙機一體油溫機

機器型號：EUOTD

溫控范圍：80~300°C

傳熱媒介：導熱油

控溫精度：PID±0.5℃

出力選擇：交流接觸器

加熱功率：100-2400KW（可定制）

案例特點

雙機一體油溫機可以滿足客戶的需求，設備分為兩個獨立控溫區域，每區加熱功率為80KW，可分別控制不同區域的溫度，滿足模具各部分的差異化需求。

加熱時熱油不經過冷卻器，冷卻時熱油不經過加熱器，確保加熱和冷卻過程互不干擾，提升效率。設備內置冷卻水換熱器，通過接入外部冷卻水實現快速降溫，滿足從160℃降至40℃的時間要求。支持遠程操作，溫度控制精度可達±0.5℃，確保工藝穩定性。
