碳纖維復合材料液壓機超高溫油式模溫機——應用案例

案例介紹

復合材料公司主要從事碳纖維復合材料的中試生產，產品主要用于高端汽車零部件和體育器材。生產工藝對模具的升溫和降溫速率要求較高，傳統的單一設備無法滿足其需求。

客戶的核心需求是對液壓機模具進行精確控溫。在碳纖維成型過程中，模具需要在短時間內達到高溫，并在成型后迅速冷卻至35℃左右。

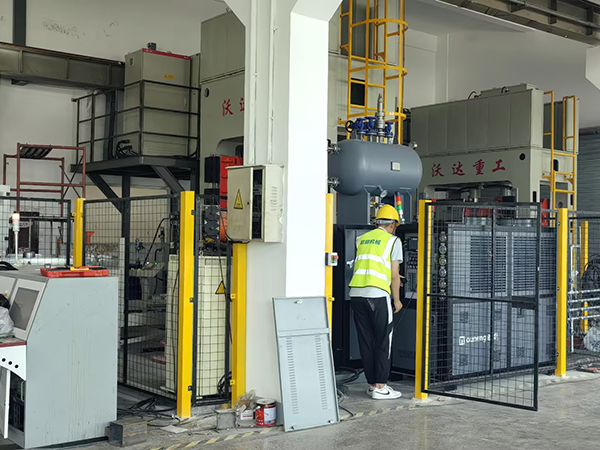

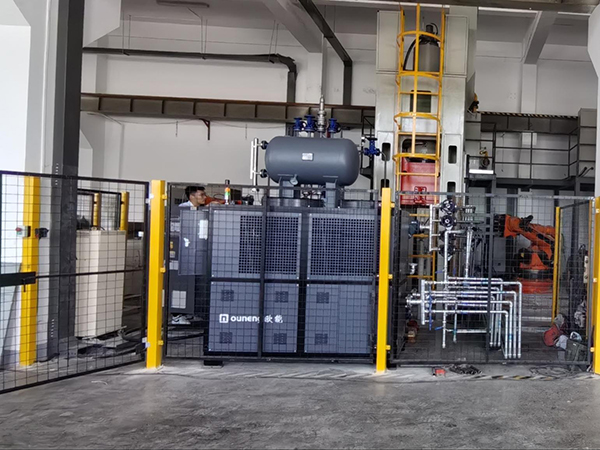

案例現場

碳纖維復合材料液壓機超高溫油式模溫機

選用設備

產品名稱：高溫模溫機

機器型號：EUOT

溫控范圍：80~300°C

傳熱媒介：導熱油

控溫精度：PID±0.5℃

出力選擇：交流接觸器

加熱功率：100-2400KW（可定制）

案例特點

超高溫油式模溫機溫度范圍設定為80℃~390℃，最高加熱功率為96KW。設備采用4進4出的DN25口徑設計，耐高溫425℃，并配備5.5KW的高溫屏蔽泵浦和200L的膨脹油罐。氮?dú)饷芊庀到y(tǒng)確保設備在高溫環境下的穩定運行，同時配置了吹氣回油功能，方便模具更換。

風冷式冷水機溫度設定范圍為5℃~35℃，制冷量為44.15KW。設備配備了200L的不銹鋼水箱，并通過DN25和DN15口徑的管道分別連接模具和油溫機的冷卻系統，確保模具快速降溫。

通過這兩臺設備的協同工作，客戶能夠?qū)崿F(xiàn)模具的快速預熱和預冷，滿足碳纖維成型工藝對溫度變化速率的要求?？蛻衄F(xiàn)場還配置了兩臺機器人，用于在熱模具和冷模具之間快速切換產品，進一步提升了生產效率。
