過濾板燒結機模具加熱油溫機——應用案例

案例介紹

塑料制品行業中的過濾板生產對溫度控制要求較高，尤其是燒結成型環節。溫度均勻性和穩定性直接影響產品密度、強度及外觀質量。環?？萍计髽I(yè)采用6臺燒結機模具生產塑料過濾板，需將模具溫度穩定在230℃左右，確保塑料顆粒充分熔融并均勻成型。

該企業原溫度控制存在波動，導致部分產品出現燒結不均或變形。工藝上需滿足三點：一是模具加熱油溫機需長期穩定在230℃±1℃；二是設備需適應連續生產，避免頻繁啟停；三是油箱外置且安裝高度較高（3.2米），需解決油路循環壓力問題。

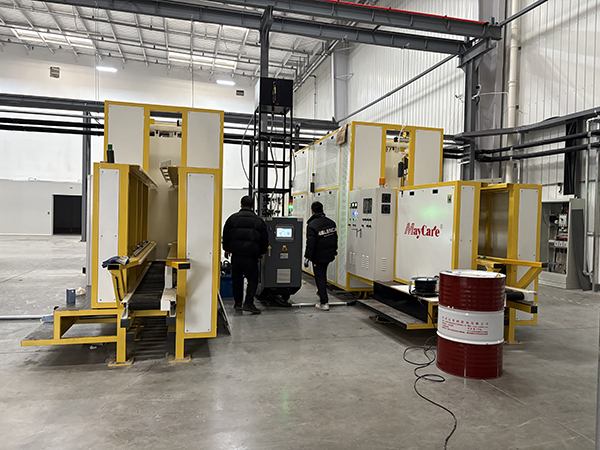

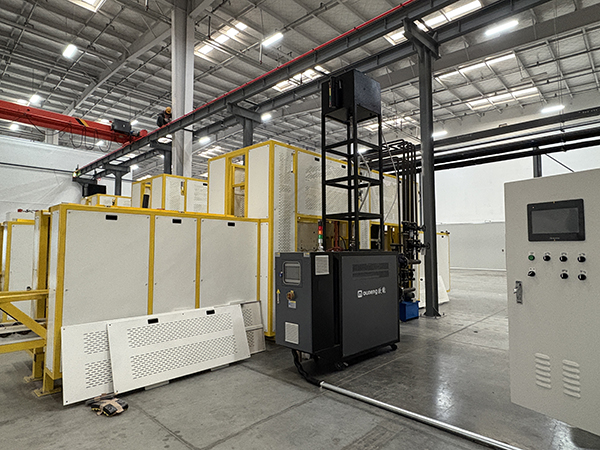

案例現場

過濾板燒結機模具加熱油溫機

選用設備

產品名稱：高溫模溫機

機器型號：EUOT

溫控范圍：80~300°C

傳熱媒介：導熱油

控溫精度：PID±0.5℃

出力選擇：交流接觸器

加熱功率：100-2400KW（可定制）

案例特點

控溫對象為燒結機模具，要求導熱油快速達到設定溫度并保持恒定，同時避免局部過熱。選用的3臺模具加熱油溫機采用可控硅控制，加熱功率96KW，配合150L外置油箱，通過大流量循環泵保障高揚程下的油路壓力。設備支持定時開關機功能，匹配生產節拍，減少能耗。

實際運行中，模具加熱油溫機通過PID算法實時調節加熱輸出，模具各點溫差控制在±1℃內，燒結效率提升約15%。外置油箱設計避免了高溫油蒸汽對車間的干擾，定時功能則降低了非生產時段的待機能耗。
