電磁閥試驗液壓站控溫高溫導熱油模溫機——應用案例

案例介紹

液壓設備制造商需要為電磁閥測試臺配套液壓站設計油溫控制系統。測試過程中要求液壓油溫度穩定在40-50℃范圍內，主要涉及兩個溫控階段：初始階段需將常溫油液快速加熱至設定溫度，測試過程中則需通過冷卻維持恒溫。

該系統的控溫難點在于液壓站油液總量較大（約500L），傳統電加熱方式升溫速度慢，且測試過程中液壓泵持續運行產生的熱量會導致油溫超過上限。

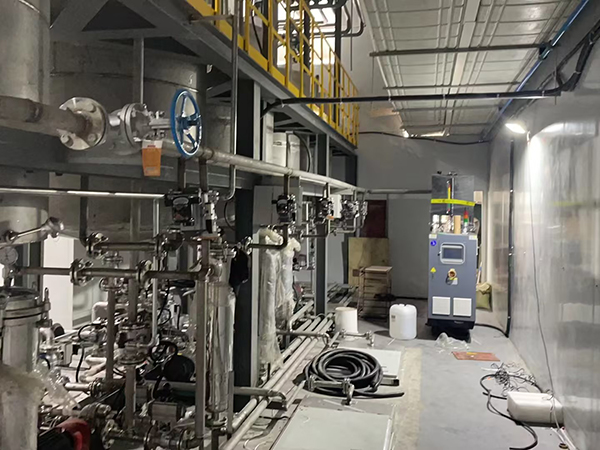

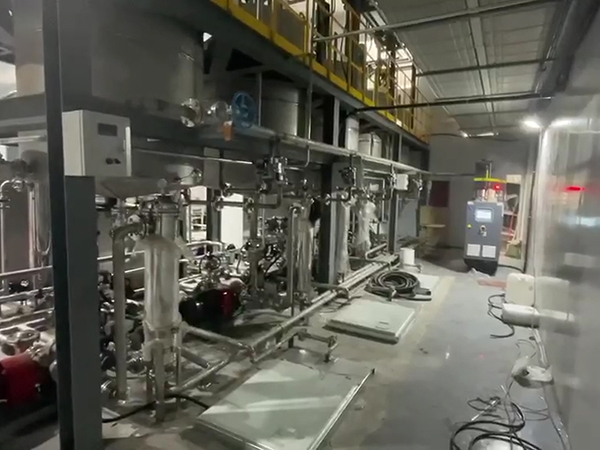

案例現場

電磁閥試驗液壓站控溫高溫導熱油模溫機

選用設備

產品名稱：高溫模溫機

機器型號：EUOT

溫控范圍：80~300°C

傳熱媒介：導熱油

控溫精度：PID±0.5℃

出力選擇：交流接觸器

加熱功率：100-2400KW（可定制）

案例特點

采用高溫導熱油模溫機，加熱功率60KW，可在90分鐘內將500L液壓油從20℃加熱至50℃。測試階段通過模溫機內置的PID調節系統，根據實時溫度自動切換加熱/冷卻模式，冷卻水流量通過電動三通閥精確調節。

高溫導熱油模溫機配備雙通道溫度傳感器，分別監測換熱器進出口油溫，確保溫控精度±1℃。實際運行數據顯示，該系統將升溫時間縮短了40%，測試過程中油溫穩定。
